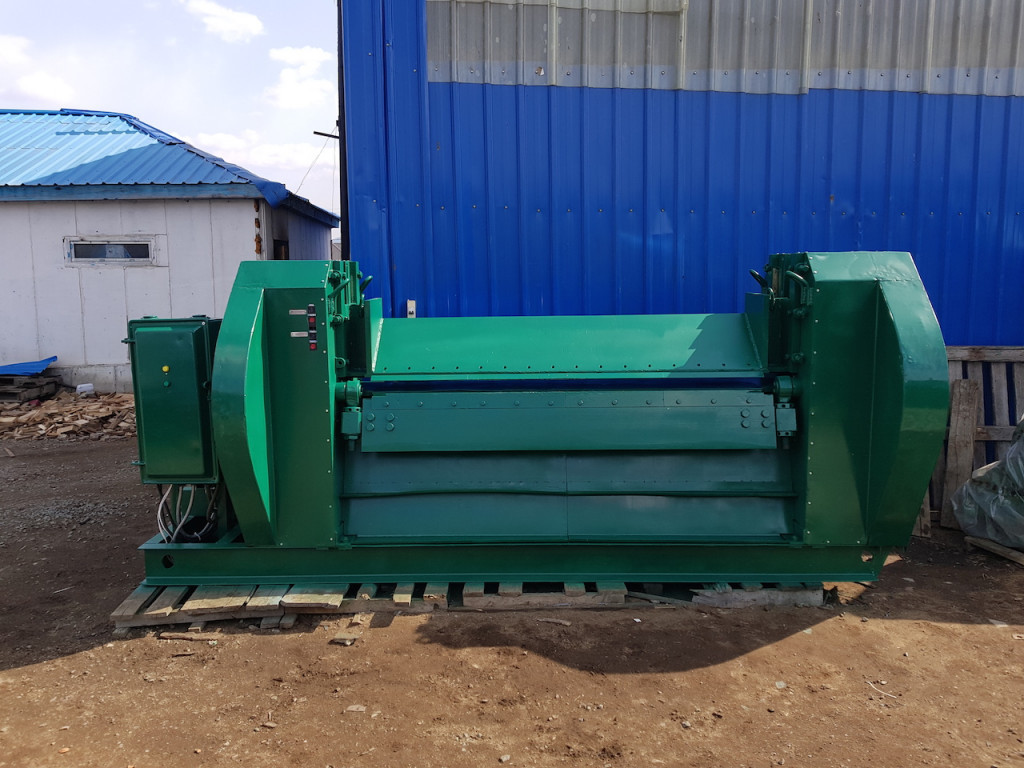

Листогибочная машина (листогиб) механический 4х2000 продам, владивосток.
Листогиб с поворотной гибочной балкой .
Листогибочная машина с поворотной гибочной балкой предназначена для изготовления различных деталей способом холодной гибки из листового металла. Материал изгибаемого листа — термически необработанная сталь и цветные металлы. Станина разъемная, состоит из двух стоек и стола, соединенных между собой стяжками. Гибочная балка сварная, подвешена в вертикальном положении на двух винтах, соединенных с валами поворота, расположенными в стойках станины. Прижимная балка сварной конструкции, перемещается в направляющих стоек станины. Листогибочная машина выполняет гибочные операции стального листа, не превышающего толщины в 4 мм. Длина стола равна 2. м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Среди технических характеристик являются важными величины вертикальной регулировки стола и гибочной балки - 100 мм и максимальный ход прижимной балки - 250 мм. Привод машины механический служит для привода прижимной и гибочной балки. Регулировка и настройка положения гибочной и прижимной балок в зависимости от толщины изгибаемого листа и требуемого угла гибки производится посредством механизмов регулировки вручную. Листогибочная машина с поворотной гибочной балкой может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.
Принцип работы листогибочной машины Изгибаемый лист укладывается на стол машины. На лист опускается прижимная балка и производится гибка листа вокруг сменной оправки, закрепленной на прижимной балке. Форма сменных оправок может быть различной для каждого вида деталей. Процесс гибки осуществляется гибочной балкой, которая находится под заготовкой. После поворота на заданный угол гибочная балка возвращается вниз в исходное положение, прижимная балка поднимается и освобождает лист.
Основные параметры машины Наибольшая толщина изгибаемого листа (h) при бт = 250 МПа (25 кгс/мм), мм 4 Наибольшая ширина изгибаемого листа, мм 2000 Наибольший угол поворота гибочной балки, град 180 Наибольший ход прижимной балки, мм 250 Величина вертикальной регулировки стола, мм 100 Величина вертикальной регулировки гибочной балки, мм 100 Электродвигатель привода кВт 5 Масса, кг 4000
